一、水幕环保 喷漆房 设备使用条件

工作条件： 300日/年；1班/日；连续工作制。

二、水幕环保喷漆房设备设计要求与原则：

1、设计要求：
1.1一次设计、满足使用及法律法规的要求。
1.2满足产品质量及工艺要求。
1.3平面布置合理，方便组织生产、物流及维修的需要。
1.4布置及设计做到“安全第一，文明生产”的原则。
1.5满足环保、卫生和安全达标要求。
1.6设备的噪音、废气等排放达到《成都高新区建设项目环境保护申报表》对本案要求。如无法满足，应考虑隔音房及管道消声。如还不满足，则应提出来，供甲方确认。
1.7操作场所符合国家工业卫生有关标准。
1.8设备生产时满足国家有关技术安全规定。

2、设计依据及标准：
2.1《中华人民共和国环境保护法》
2.2《中华人民共和国大气污染防治法》
2.3《大气污染综合排放标准》（GB 16297-1996）
2.4《涂装作业安全规程涂漆工艺安全及其通风净化》（GB 6514）
2.5《涂装作业安全规程喷漆室安全技术规定》（GB 1444）
2.6《涂装作业安全规程有限作业空间安全技术要求》（GB12942）
2.7《工业企业设计卫生标准》（GBZ 1-2010）
2.8《生产过程安全卫生要求总则》）（GB/T 12801）
2.9《工业企业噪声控制设计规范》（GB/T 50087）
2.10《低压配电设计规程》（GB50054）
2.11《电气装置安全工程接地装置施工及验收规范》（GB 50169）
2.12《爆炸和火灾危险环境电力装置设计规范》（GB3836）
2.13《工业企业照明设计标准》（GB50034）
2.14《工业企业厂界噪声标准》（GB12348）

未列出的技术标准，在项目实施前若国家或行业有标准的，应当从其标准。
设备所有零部件和各种仪表的计量单位应全部采用国际单位（SI）标准。
以上标准和规范如果出现对于同一对象有两个或两个以上规定的，执行最高级别的规定。如果被新标准和规范替代，执行新的标准和规范。如有不确定或相矛盾的地方，需与甲方进行协商，由甲方书面认可后方可执行。

3、设计原则：
3.1本喷漆房用于喷漆时扑捉漆雾、处理漆雾及有机废气功能，严格按照国家有关劳动安全、卫生、消防及环保等方面的标准进行设计和实施。
3.2设备运行须可靠，操作简单，维修方便。
3.3所有配套件、材料及电器元件均选择技术先进、质量优良的产品，以保证设备的整体性能和质量。

三、水幕环保喷漆房设备油漆凝固剂及产品要求：

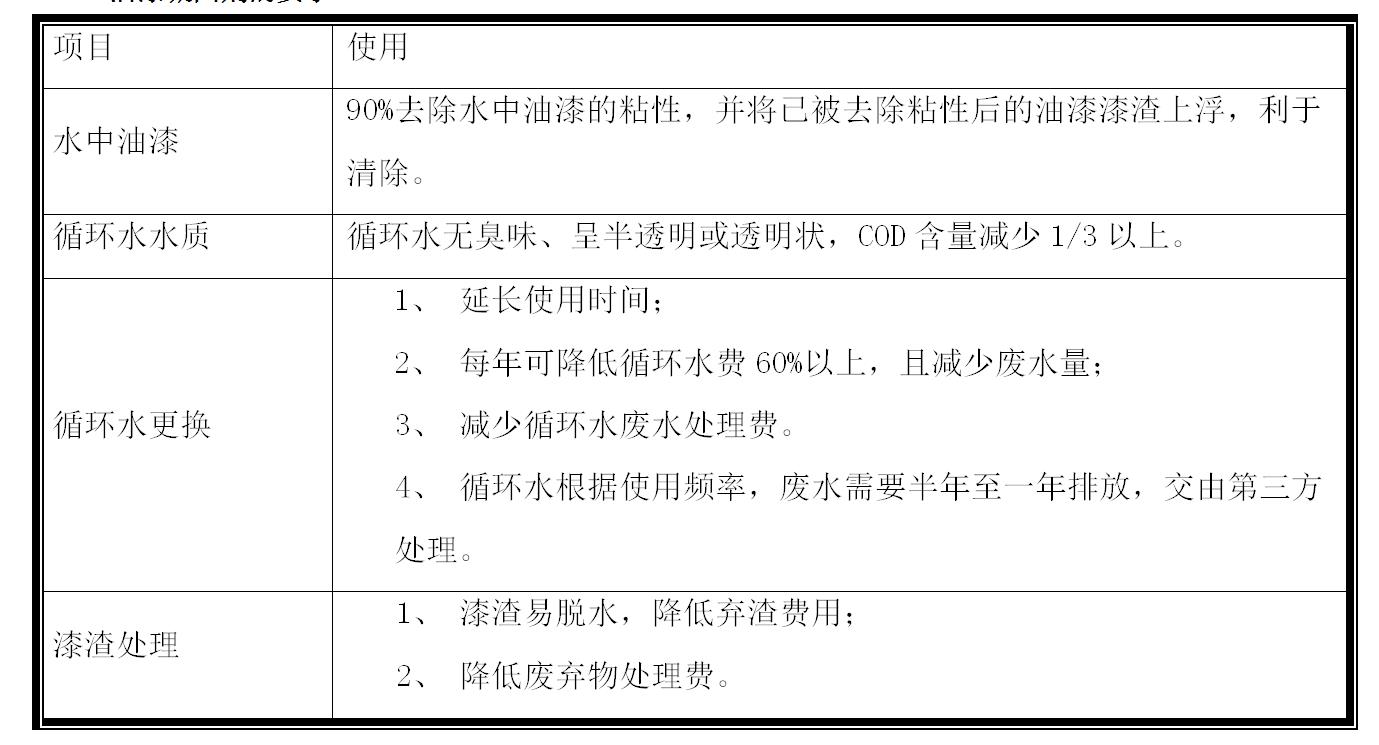

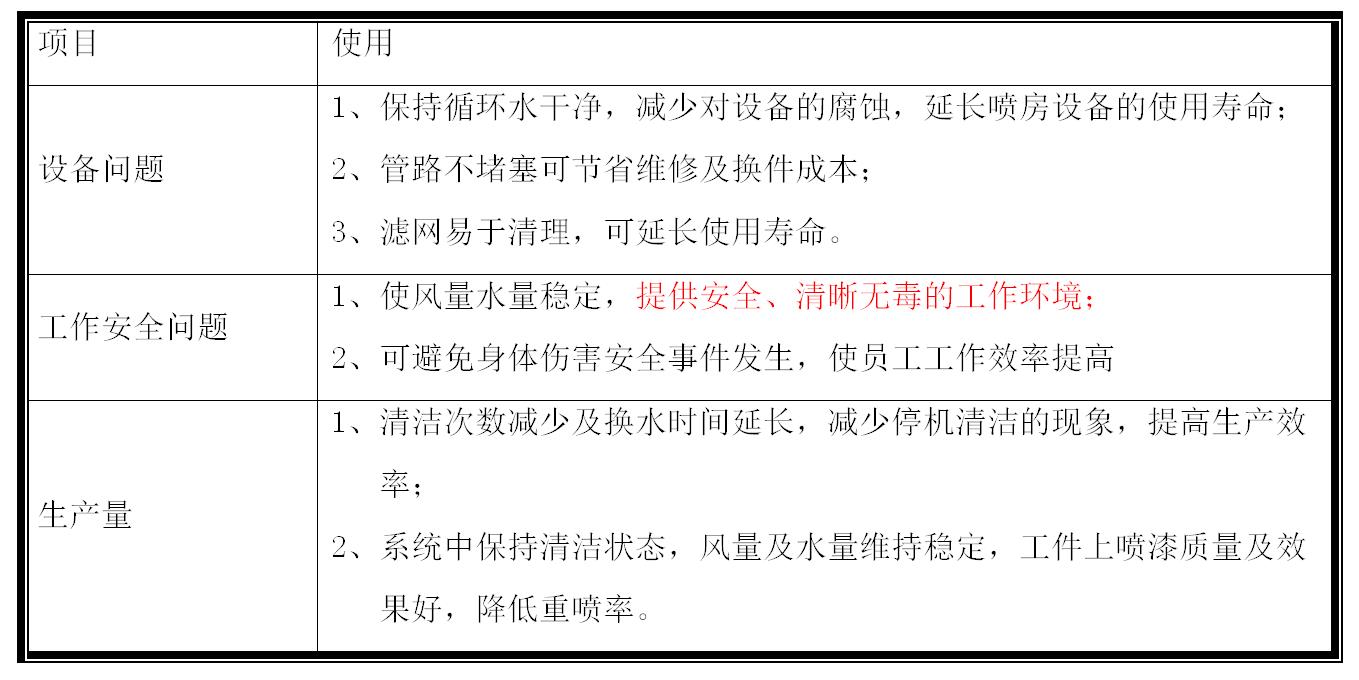

（乙方必须提供满足上述要求的凝聚剂生产乙方，至少2家）

产品的要求
四、水幕环保喷漆房设备设计方案及材料选用

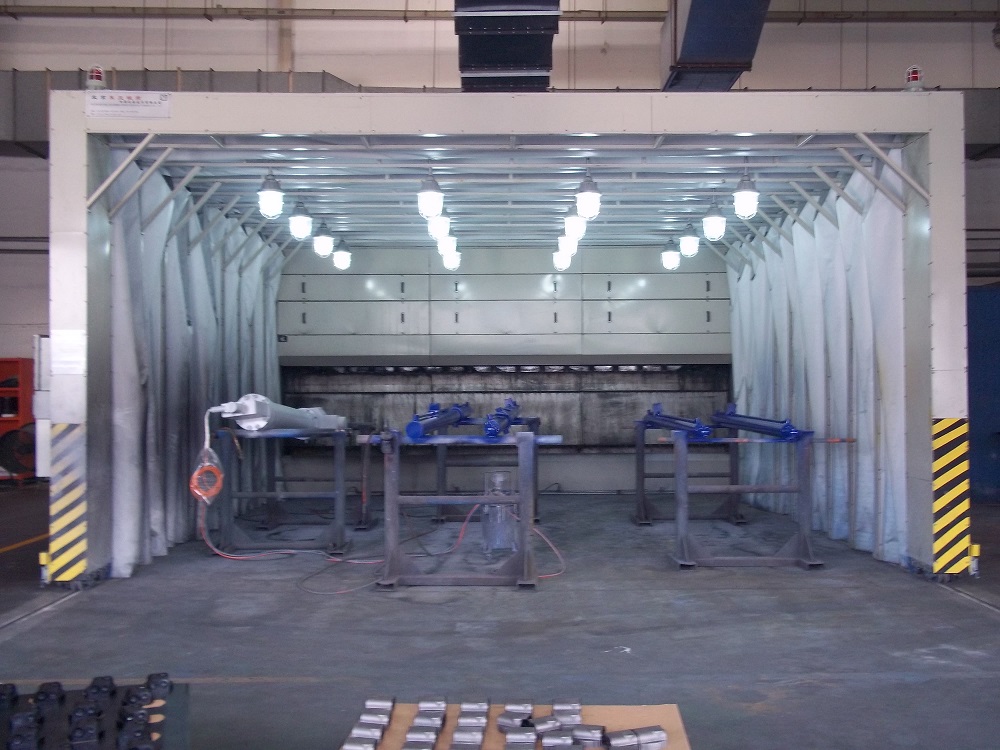

1、水幕环保喷漆房房体系统：
1）房体采用型材：矩管、方管、角钢、50mm厚彩钢岩棉板制作，岩棉容重80kg/m³。房体为一密闭空间，主体为型钢骨架。房体两端各设一套电动卷帘门（宽×高）：6×6米，房体一侧设有安全小门，为人员方便进出通道；安全小门尺寸为（宽×高）m：0.9×1.8,向外开门。
2）静压层所用的过滤材料为粗效过滤材料，目的是捕捉直径较大的尘粒，能有效地捕捉直径大于5μm 的尘粒，使喷漆房空气均匀向下，且粗效过滤材料可重复利用，有灰尘时。

2、水幕环保喷漆房钢隔栅：
采用L40×5mm热镀锌扁钢制造，可有效防止异物进入漆雾处理柜。

3、无泵水幕漆雾处理器：
在喷漆室地面设置2道排风沟，分成4段，每段排风沟与一台无泵水幕漆雾过滤器连接。该系统的作用是使送风气流顺利排出并处理喷漆剩余漆雾中树脂和油漆及溶剂中的有害挥发物。喷漆剩余漆雾在高速气流的作用下进入无泵水幕漆雾过滤器中，其中固体成分被阻拦、洗涤到水中，溶剂中的有害气体被稀释并经活性炭吸附后达标排放。

4、水幕环保喷漆房照明系统：
喷漆房内采用顶部和侧面相结合的照明方法。室内光照度达650Lx以上，房内光线柔和，光照均匀明亮，无照射死角。照明系统应均匀采用4段开关单独控制，并打好标识。

5、水幕环保喷漆房排风系统
乙方根据相关法律法规及自己的技术水平和甲方的使用工况进行设计。排风系统根据设计排风机数量，每个排风机单独控制，并打好标识。

6、水幕环保喷漆房送风系统
6.1乙方根据相关法律法规及自己的技术水平和甲方的使用工况进行设计。排风系统根据设计排风机数量，每个排风机单独控制，并打好标识。
6.2风管部分采用0.8mm镀锌板分段加工而成，各风管对接处装有密封条；烟囱采用1.5mm镀锌板制作。送风系统根据设计送风机数量，每个送风机单独控制，并打好标识。

7、废气的处理采用活性碳吸附法
应保证环境不受污染，保证废气排放符合国家有关法律法规。

8、水幕环保喷漆房卷帘门：
选用抗风压能力强，强度高，刚度好，结构坚固，导轨内有抗风钩，确保在大风中帘板不脱离导轨，抗风强度：784.5pa 材质选用：双层铝镁合金

9、水幕环保喷漆房安全设施
a)乙方设计和生产的所有设施、设备及地基基础都应满足安全规范，消防规范的要求。
b)所有设备金属部件及预埋金属件连接至静电接地点，具有可靠的电气连接和接地连接，接地电阻满足此设备对应的国家规范。

10、水幕环保喷漆房电控制系统：
a)采用优质电子原器件组装的控制箱。主回路设有多重保护：过电流、过负载、短路、缺相等保护。控制箱具有精度高、功能全、操作方便、安全可靠等优点。
b)控制柜采用IP65防护等级，控制柜装有换气扇，可及时排出控制柜中电器元件散发出来的热量。
c)所有接线不得裸接，必须采用符合规范的端子压接完成。

11、 水幕环保喷漆房 三维升降台
为方便人员的喷漆，在喷漆室内二侧各安装有一台三维升降平台。
三维工作台技术参数：
操作台外形尺寸：1*0.8*1.1m(长*宽*高，宽度以最终设计为准，最终满足缩回时中间三维车距离4 .6米，伸开之间距离不大于3米)
平台最低行程距地面距离：≤400mm
平台承载力：≥200Kg
上、下工作行程：4000mm
左、右工作行程：20000mm
在工作台侧面设有供人上下的爬梯，紧急情况时，操作者可沿爬梯从工作台上回到地面。
